第22讲编辑三维模型

作者:xjw初心不变   发布时间:2019-09-18 浏览:64 所需积分: 免费

概述:

pk10开奖结果本章大纲22.1 调整三维模型位置及阵列、镜像三维对象方22.2编辑实体表22.3课后作业

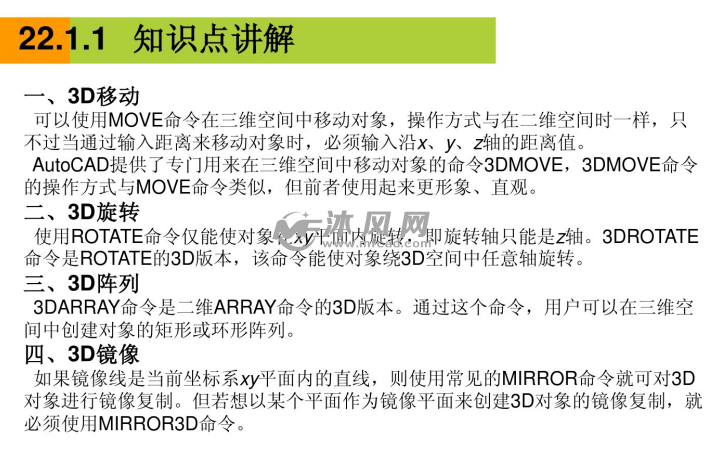

pk10开奖结果1、22.1.1 知识点讲解 一、3D移动 可以使用MOVE命令在三维空间中移动对象,操作方式与在二维空间时-一样,只 不过当通过输入距离来移动对象时,必须输入沿x、y. z轴的距离值。 AutoCAD提供了专门用来在三维空间中移动对象的命令3DMOVE,3DMOVE命令 的操作方式与MOVE命令类似,但前者使用起来更形象、直观。 二、3D旋转 使用ROTATE命令仅能使对象 i内证制。 印旋转轴只能是z轴。3DROTATE 命令是ROTATE的3D版本,该命令能使对象统3D空间中任意轴旋转。 三、3D阵列 3DARRAY命令是二维ARRAY命令的3D版本。通过这个命令,用户可以在三维空 间中创建对象的矩形或环形阵列。 四、3D镜像 如果镜像线是当前坐标系xy平面内的直线,则使用常见的MIRROR命令就可对3D 对象进行镜像复制。但若想以某个平面作为镜像平面来创建3D对象的镜像复制,就 必须使用MIRROR3D命令。

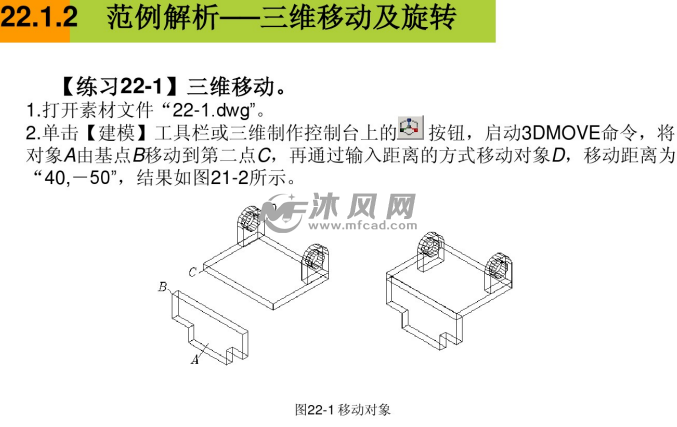

pk10开奖结果2、22.1.2范例解析一 三维移动及旋转 [练习22-1]三维移动。 1.打开素材文件“22-1.dwg" 。 2.单击[建模]工具栏或三维制作控制台上的空按钮,启动3DMOVE命令,将 对象A由基点B移动到第二点C.再通过输入距离的方式移动对象D,移动距离为 “40,- 50", 结果如图21-2所示。 图22-1移动对象

3、22.1.2范例解析一 三维移动及旋转 [练习22-1]三维移动。 1.打开素材文件“22-1.dwg" 。 2.单击[建模]工具栏或三维制作控制台上的空按钮,启动3DMOVE命令,将 对象A由基点B移动到第二点C.再通过输入距离的方式移动对象D,移动距离为 “40,- 50", 结果如图21-2所示。图22-1移动对象

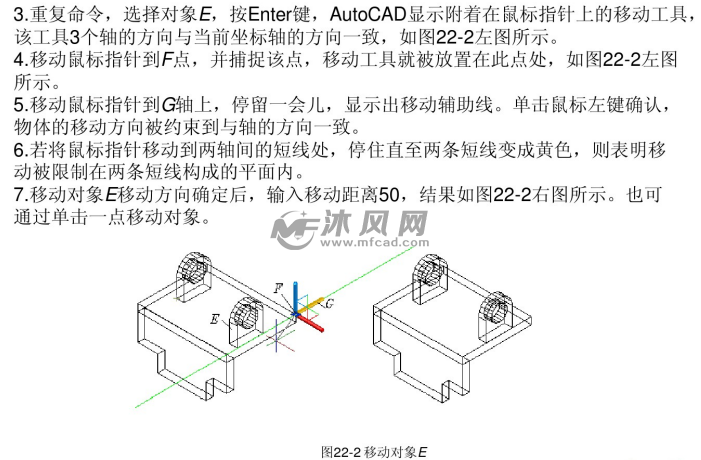

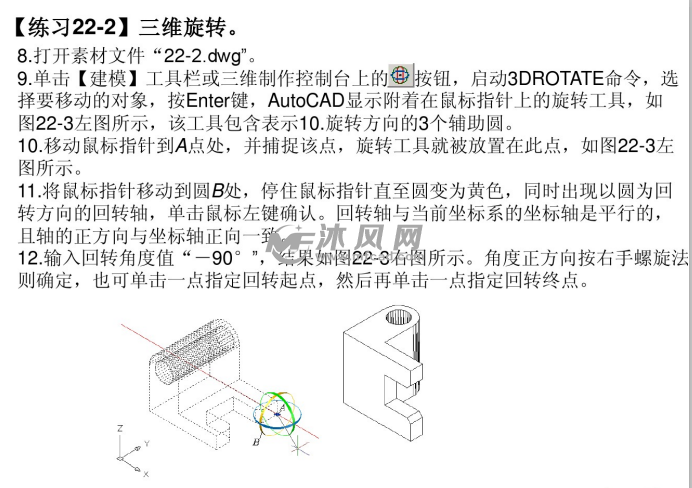

4、[练习22-2]三维旋转。 8.打开素材文件“22-2.dwg". 9.单击[建模1工具栏或三维制作控制台上的電按钮,启动3DROTATE命令,选 择要移动的对象,按Enter键, AutoCAD显 示附着在鼠标指针上的旋转工具,如 图22-3左图所示,该L具包含表示10.旋转方向的3个辅助圆。 10.移动鼠标指针到A点处,并捕捉该点,旋转工具就被放置在此点,如图22-3左 图所示。 11.将鼠标指针移动到圆B处,停化鼠标指针直至圆变为黄色,同时出现以圆为回 转方向的回转轴,单击鼠标左键确认。回转轴与当前坐标系的坐标轴是平行的, 且轴的正方向与坐标轴正向一致i 12.输入回转角度值“一90 ",结果如倒22-8看图所示。角度正方向按在手螺旋法 则确定,也可单击一点指定回转起点,然后再单击一点指定回转终点。

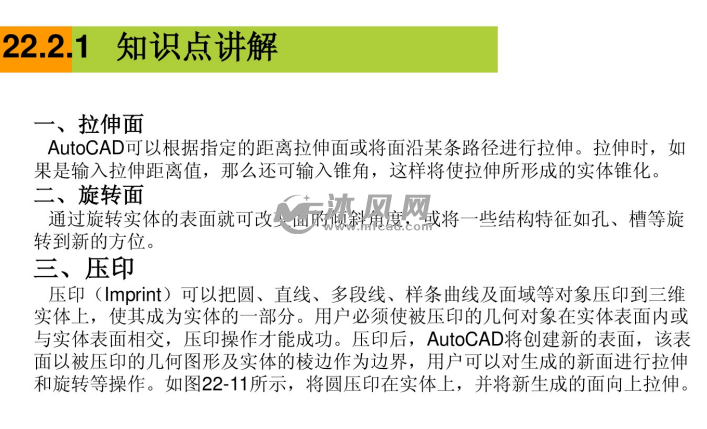

5、22.2.1知识点讲解 一、拉伸面. AutoCAD可以根据指定的距离拉伸面或将面沿某条路径进行拉伸。拉伸时,如 果是输入拉伸距离值,那么还可输入锥角,这样将使拉伸所形成的实体锥化。 二、旋转面 通过旋转实体的表面就可改变仙下旅斜角像。或将一些结构特征 如孔、槽等旋 转到新的方位。 三、压印 压印(Imprint)可以把圆、直线、多段线、样条曲线及面域等对象压印到三维 实体上,使其成为实体的一部分。 用户必须使被压印的儿何对象在实体表面内或 与实体表面相交,压印操作才能成功。压印后,AutoCAD将创建 新的表面,该表 面以被压印的几何图形及实体的棱边作为边界,用户可以对生成的新面进行拉伸 和旋转等操作。如图22-11所示, 将圆压印在实体上.并将新生成的面向上拉伸。
