第3讲绘制及编辑线段

作者:xjw初心不变   发布时间:2019-09-18 浏览:29 所需积分: 免费

概述:

本章大纲
3.1 结合极轴追踪、对象捕捉及自动追踪
功能画线M i;沐 风网
3.2利用正交模式及动态输入功能画线
3.3综合训练一利用 画线辅助工具画线
3.4课后练习

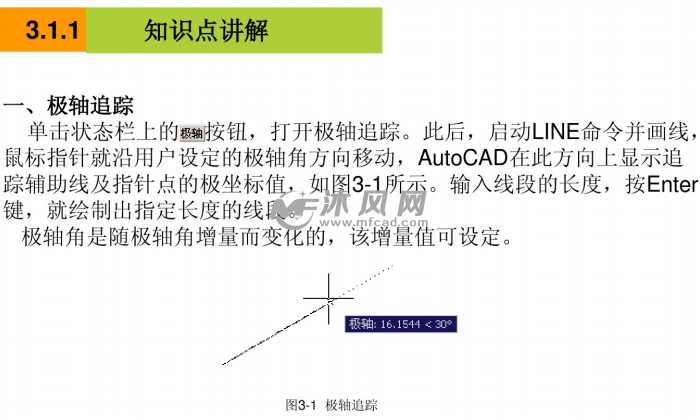

pk10开奖结果1、3.1.1 知识点讲解 一、极轴追踪 单击状态栏 上的幽按钮,打开极轴追踪。此后,启动LINE命令并画线, 鼠标指针就沿用户设定的极轴角方向移动,AutoCAD 在此方向上显示追 踪辅助线及指针点的极坐标值,如图3-1所示。输入线段的长度,按Enter 键,就绘制出指定长度的线手深风网 极轴角是随极轴角增量而变化的,该增量值可设定。 店16.1544<30 | 13-1极轴追踪

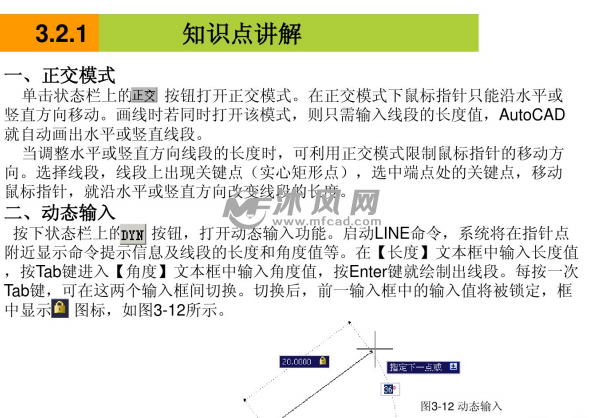

2、3.2.1 知识点讲解 一、正交模式 单击状态栏 上的正文按钮打开正交模式。在正交模式下鼠标指针只能沿水平或 竖直方向移动。两线时若同时打开该模式,则只需输入线段的长度值,AutoCAD 就自动画出水平或竖直线段。 当调整水平或整直方向线段的长度时,可利用正交模式限制鼠标指针的移动方 向。选择线段,线段上出现关键点(实心矩形点),选中端点处的关键点,移动 鼠标指针,就沿水平或竖直方向改变线段的 “戏网 二、动态输入 按下状态栏上的DYE按钮,打开动态输入功能。启动LINE命令,系统将在指针点 附近显示命令提示信息及线段的长度和角度值等。在[长度1文本框中输入长度值 ,按Tab键进入[角度]文本框中输入角度值,按Enter键就绘制出线段。每按?次 Tab键,可在这两个输入框间切换。切换后,前输入框中的输入值将被锁定,框 中显示图标,如图3-12所示。 0000 图3-12动志输入

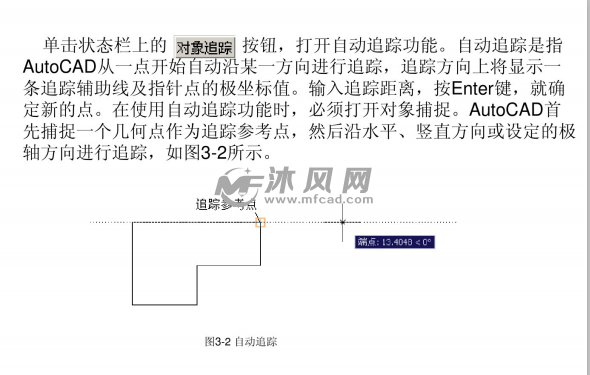

3、单击状态栏上的对象追踪按钮,打开自动追踪功能。自动追踪是指 AutoCAD从一点开始自动沿某一方向进行追踪,追踪方向上将显示一 条追踪辅助线及指针点的极坐标值。输入追踪距离,按Enter键, 就确 定新的点。在使用自动追踪功能时,必须打开对象捕捉。AutoCAD首 先捕捉-一个几何点作为追踪参考点,然后沿水平、整直方向或设定的极 轴方向进行追踪,如图3-2所示。 沐风网 追踪考d popnori.com E4:13.040.G 3-2自动选晖

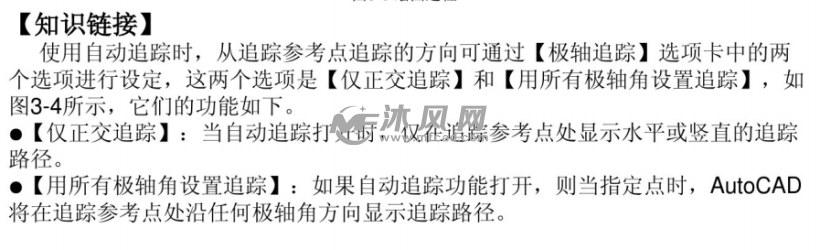

pk10开奖结果4、[知识链接] 使用自动追踪时,从追踪参考点追踪的方向可通过[极轴追踪选项卡中的两 个选项进行设定,这两个选项是[仅正交追踪]和[用所有极轴角设置追踪]如 3-4所示,它们的功能如下。 0 [仅正交追踪]:当自动追踪扔断,在过最参考点处显示水平或整直的追踪 路径。 ●[用所有极轴角设置追踪] ;如果自动追踪功能打开,则当指定点时,AutoCAD 将在追踪参考点处沿任何极轴角方向显示追踪路径。
