第6讲绘制及编辑矩形、多边形及椭圆

作者:xjw初心不变   发布时间:2019-09-18 浏览:39 所需积分: 免费

概述:

本章大纲
6.1绘制矩形、多边形及椭圆
6.2移动、复制及旋转对象
6.3综合训练1三浓取复周及旋转命令绘图
6.4综合训练2-绘制三视图
6.5综合训练3--绘制转 子零件图
6.6课后作业

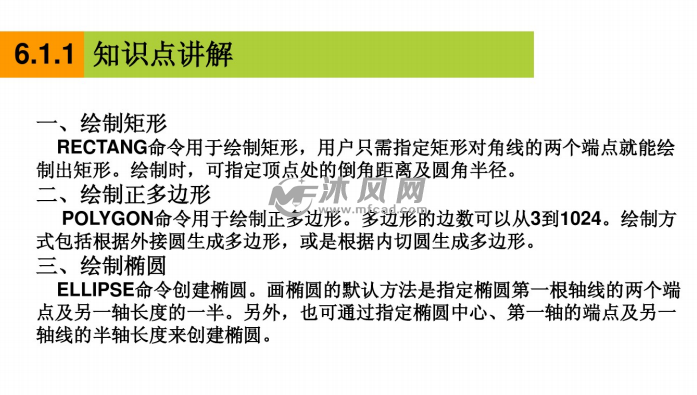

1、6.1.1知识点讲解 一、绘制矩形 RECTANG命令用于绘制矩形,用户只需指定矩形对角线的两个端点就能绘 制出矩形。绘制时,可指定顶点处的倒角距离及圆角半径。 二、绘制正多边形 M沐风网 POLYGON命令用 于绘制正多边形。多边形的边数可以从3到1024.绘制方 式包括根据外接圆生成多边形,或是根据内切圆生成多边形。 三、绘制椭圆 ELLIPSE命令创建椭圆.画椭圆的默认方法是指定椭圆第一根轴线的两个端 点及另一轴长度的-半。另外,也可通过指定椭圆中心、第一轴的端点及另- * 轴线的半轴长度来创建椭圆。

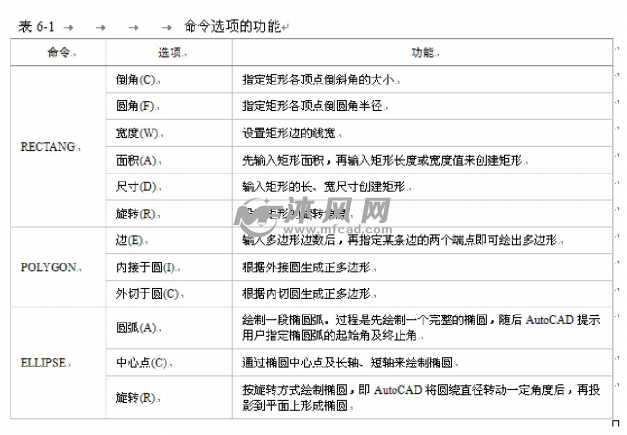

2、表6-1-,。+ +量令选项的功能” 选續。 功起, 倒角(C). 指定能形各顶点倒斜角的大小。 指定矩形各顶点倒團角半经。 宽度(W). 设置矩形边的此充 RECTANG. 面积(A), 光的入地及面积,再情入矩形长度求宽度值来创建矩来。 R寸D), 输入能形的长,意尺寸创建斯形, 牌转(R). rio网 第人多边儿边数后。再指定某条女的两个佩点国可能出多过用, POLYOON, 内孩于四D. 平露外接四生成正事边步, 外切于圈(C). 根署内切图生威正多边形, 銓制一段隔过程是先绘制个完墅的强图。随后AuoCAD提示 图强(A), 用户指定确图成的起维角及终止角, BLIPSE. 中心点(. 通过椭四中心点及长赫纖轴果检制园. 按耀转方式绘制梯图,即AuwCAD将图统直径转动一定局度后,再段 健转(R). 到平面上形成情图。

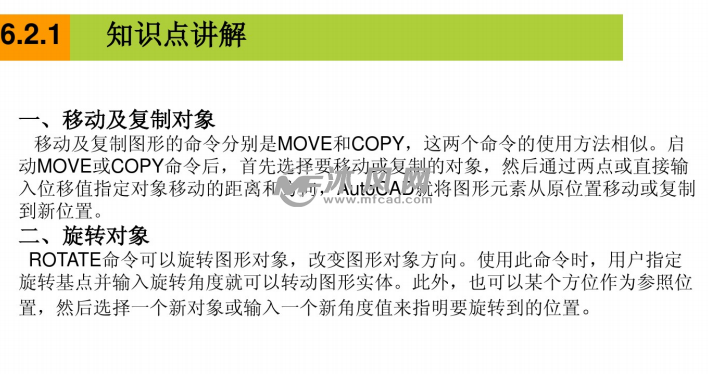

pk10开奖结果3、6.2.1 知识点讲解 一、移动及复制对象 移动及复制图形的命令分别是MOVE和COPY,这两个命令的使用方法相似。启 动MOVE或COPY命令后,首先选择要移动感复制的对象,然后通过两点或直接输 入位移值指定对象移动的距离秘行,AUtSCAC就将图形元素从原位置移动或复制 ? www.mcad.com 到新位置。 二、旋转对象 ROTATE命令可以旋转图形对象,改变图形对象方向。使用此命令时,用户指定 旋转基点并输入旋转角度就可以转动图形实体。此外,也可以某个方位作为参照位 置,然后选择一个新对象或输入一个新角度值来指明要旋转到的位置。

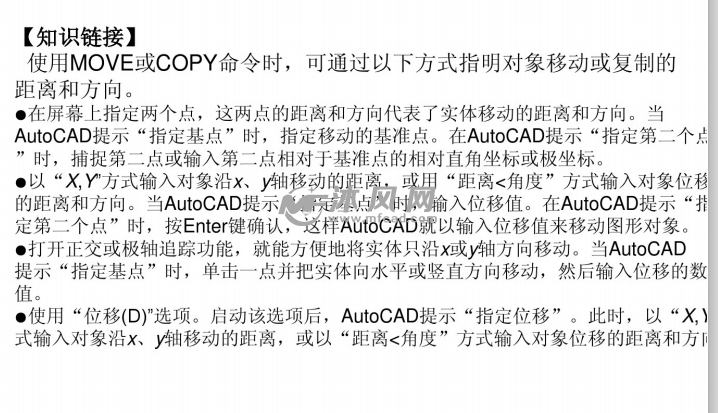

4、[知识链接] 使用MOVE或COPY命令时,可通过以下方式指明对象移动或复制的 距离和方向。. ●在屏幕上指定两个点,这两点的距离和方向代表了实体移动的距离和方向。当 AutoCAD提示“指定基点"时,指定移动的基准点。在AutoCAD提示 “指定第一个点 ”时,捕捉第二点或输入第二点相对于基准点的相对直角坐标或极坐标。 ●以“X,Y方式输入对象沿x. y轴移动的距亭。或用“距离<角度”方式输入对象位移 的距离和方向。当AutoCAD提示人 所小点义时网输入位移值。在AutoCAD提示“指 定第二个点"时,按Enter键确认,这样AufoCAD就以输入位移值来移动图形对象。 ●打开正交或极轴追踪功能,就能方便地将实体只沿x或y轴方向移动。当AutoCAD 提示“指定基点"时,单击-点并把实体向水平或堅直方向移动,然后输入位移的数 值。 ●使用“位移(D)”选项。启动该选项后,AutoCAD提示 “指定位移”。此时,以“X,) 式输入对象沿x、y轴移动的距离,或以“距离<角度”方式输入对象位移的距离和方

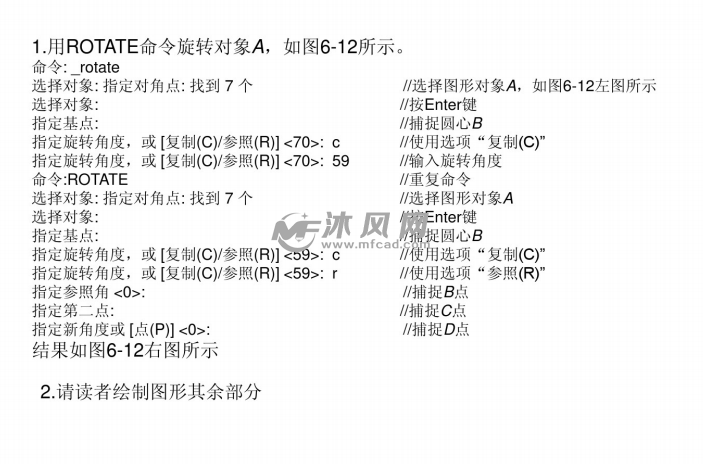

pk10开奖结果5、1.用ROTATE命令旋转对象A,如图6 12所示。 命令:. rotale 选择对象:指定对角点:找到7个; /1选择图形对象A,如图6-12左图所示 选择对象: 1/技Enter健 指定基点: /1铺捉圆心B 指定旋转角度,或[复制(C)参照(R)] <70>: c 使用选项“复制(C” 指定装转角度,或[复制(CV/参照(R) <70>: 59 1/输入装转角度 命令:ROTATE 11重复命令 选择对象:指定对角点:找到7个 /选择图形对象A 选择对象: Enter键 指定基点: 沐风 捉圆心8 www.mfcnd 指定旋转角度,或(复制(CV参照(R)]<59>: C M使用选项“复制(C" 指定装转角度,或[复制(C/参照(R)] <59>; r 使用选项“参照(R)” 指定参照角<0>: 1/铺提B点 指定第二点: 铺提C点 指定新角度或[点(P)] <0>: /铺捉D点 结果如图6-12右图所示 2.请读者绘制图形其余部分
