第4章绘制及编辑椭圆、多边形及 剖面图案

作者:马圣翔   发布时间:2019-09-19 浏览:63 所需积分: 免费

马圣翔

概述:

pk10开奖结果第4章绘制及编辑椭圆、

多边形及

剖面图案

4.1绘制多边形及椭圆

4.2倒圆角和倒角

4.3对齐、拉伸及缩放对象

4.4绘制波浪线

4.5徒手画线

4.6给制云状线

4.7、填充剖面图案

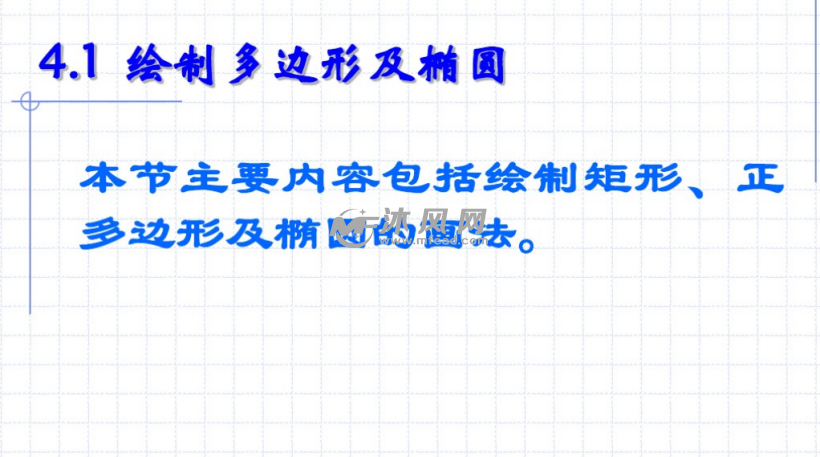

1、4.1绘制多边形及椭圓 本节主要内容包括绘制矩形、 正 多边形及椭圆的画法。

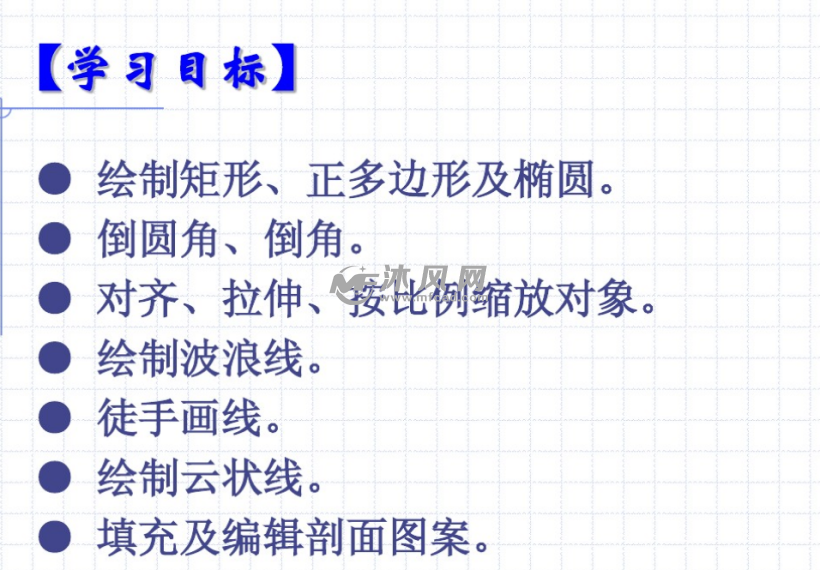

2、绘制矩形、正多边形及椭圆。 倒圆角、倒角。 对齐、拉伸、按比例缩放对象。 绘制波浪线。 徒手画线。 绘制云状线。 填充及编辑剖面图案。

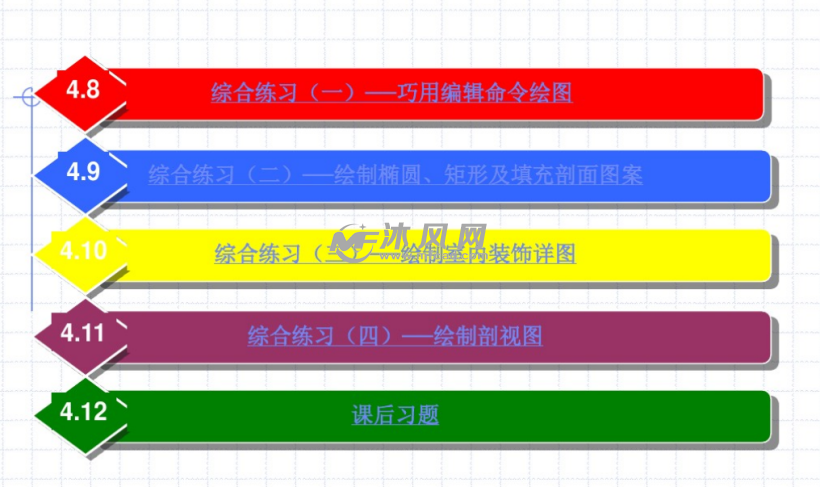

3、4.8 综合练习(一) -巧用编辑命令绘图 4.9 综合练习(二)一绘制椭圆、矩形及填充剖面图案 4.10 综合练习(三)一绘制室内装饰详图 4.11 综合练习(四) -绘制剖视图 4.12 课后习题

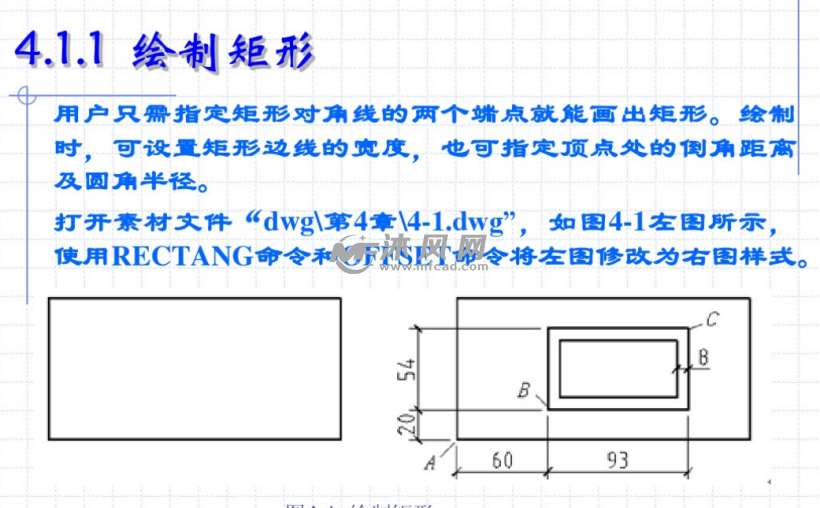

4、4.1.1绘制矩形 用户只需指定矩形对角线的两个端点就能画出矩形。绘制 时,可设矩形边线的宽度,L也可指定顶点处的倒角距离 及圆角半径。 打开素材文件“dwg\第4章\4-1.dwg” , 如图4-1左图所示, 使用RECTANG命令和OFFSET命令将左图修改为右图样式。
