用户特征之定位草图的使用

作者:FormulaMc054   发布时间:2019-09-24 浏览:45 所需积分: 10(沐风币)

FormulaMc054

概述:

pk10开奖结果    在建立用户特征的时候,非常多的情况需要使用草图命令,但是普通的草图由于无法指定其位置和方向,都是由软件自动确定,增加了很多不可控问题,使得用户特征无法稳定输出我们所需要的特征。

pk10开奖结果    本节课给大家讲解的就是草图的另外一种形式,定位草图的使用。定位草图有两个最关键的要求:第一,定位草图的位置,建模人员需要指定草图所附属的平面和其中心位置,中心可以是一个指定的点、相交、中心、重心或者投影点等等,而第二,定位草图的方向,建模人员需要给定草图中竖直和水平坐标轴的方向,当然也可以不指定,软件可以自动求得。

    定位草图的重要性不言而喻,用户特征的建立离不开定位草图,希望大家能够认真的学习。

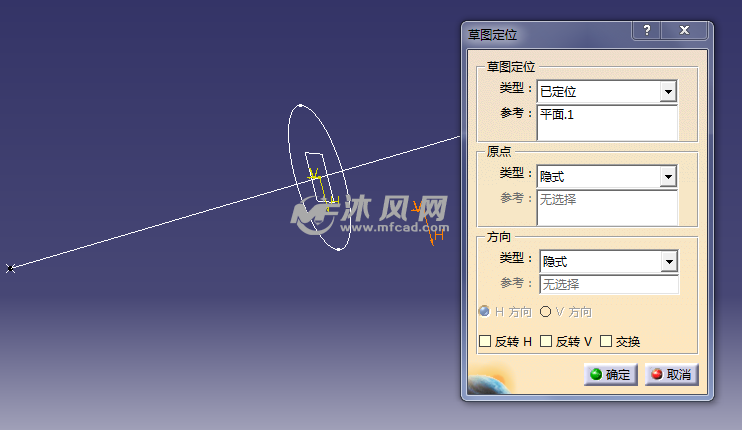

1、定位草图包含十分多的内容,在选中平面后不会自动进入草图模块,而是弹出窗口令建模师进行设置

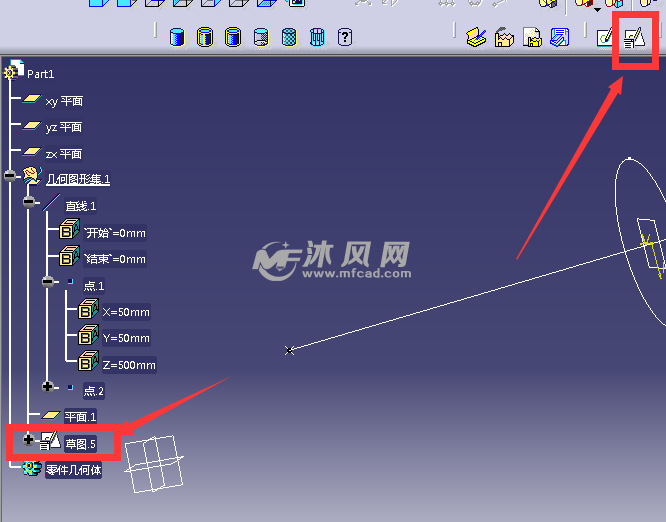

2、定位草图和普通草图图标的不同

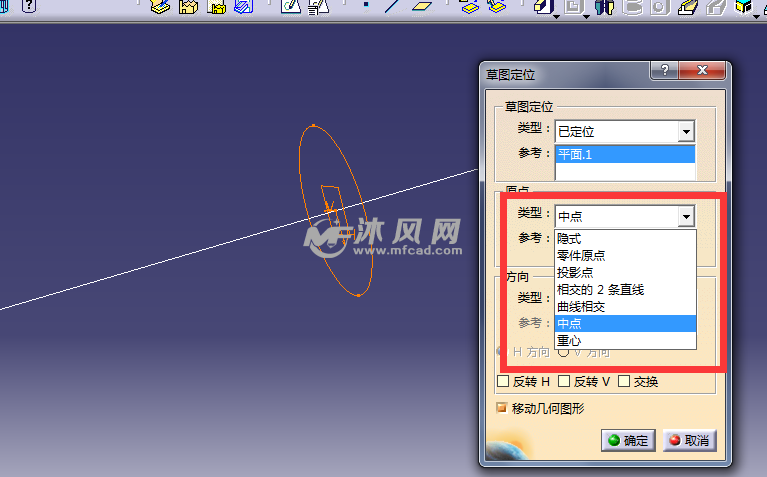

pk10开奖结果3、定位草图需要确定原点,也就是位置

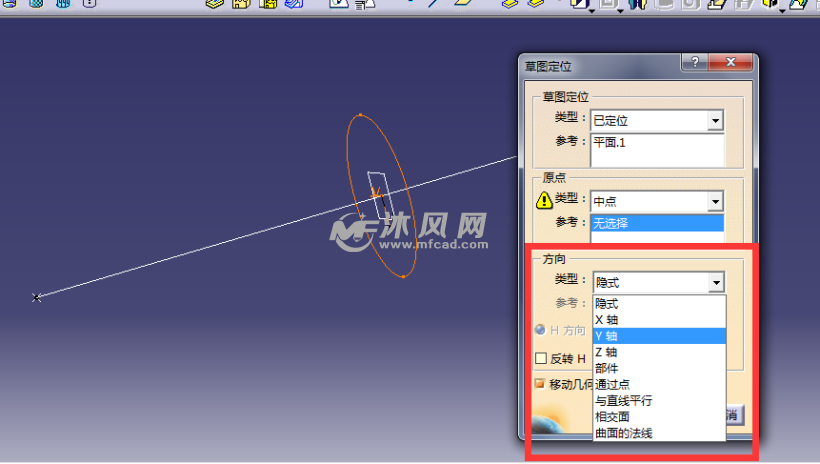

pk10开奖结果4、定位草图所需要确定的方向,也可以使用默认的方向
