用户特种之第三种钢管模板搭建过程

作者:FormulaMc054   发布时间:2019-09-26 浏览:30 所需积分: 15(沐风币)

FormulaMc054

概述:

pk10开奖结果    此教程为钢管模版的第三种建立方式教程,我们知道在建立一个特征有多种方式,每一种方式各有优缺点。对于圆形截面钢管来讲,各种方式之间最大的区别在于截面的建立。之前的课程都是使用圆扫掠或者在三维曲面绘制圆形截面,不能适应大多数截面要求。那么本节课就使用在上节课讲解的定位草图命令进行圆形截面的绘制,并将绘制出来的特征用以用户特种的建立。

pk10开奖结果    作为第一个使用定位草图的用户特征实例,希望大家可以掌握本节课的所讲解的内容。

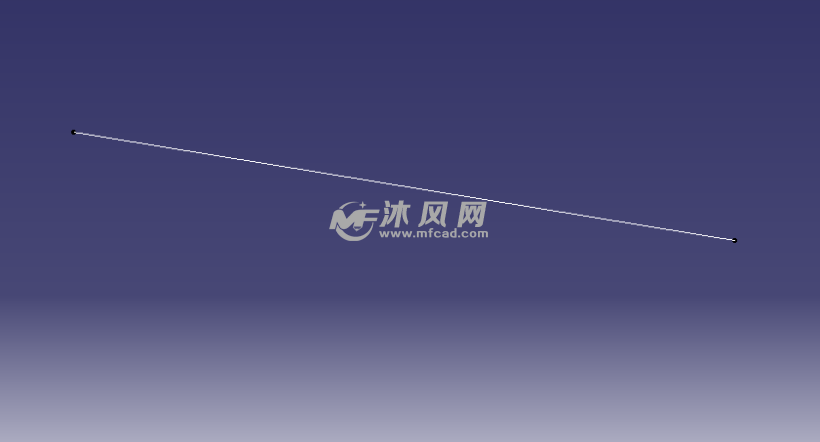

1、建立一条空间一般直线

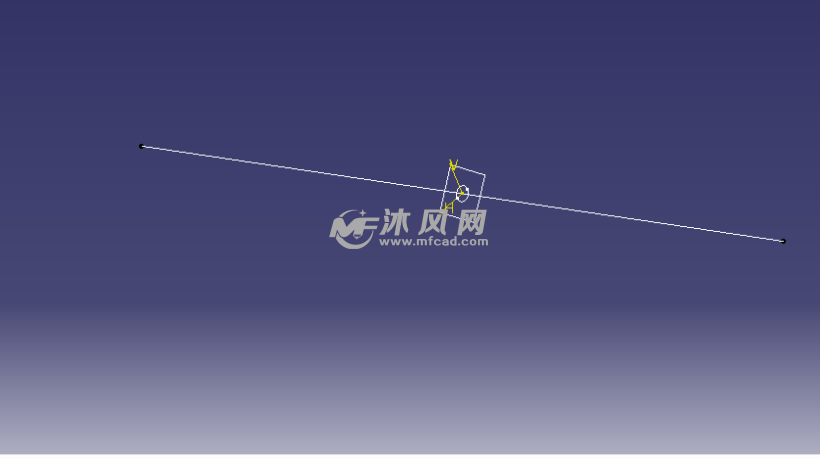

2、使用曲线法面命令求得草图支持平面并用定位草图完成圆形截面的绘制

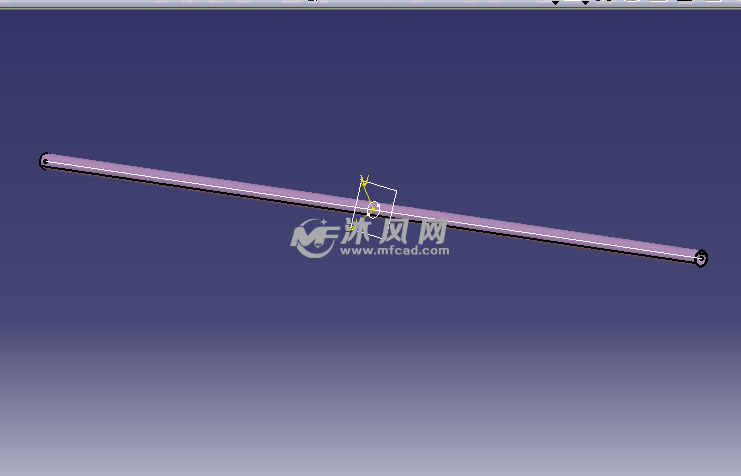

3、扫掠圆形截面钢管

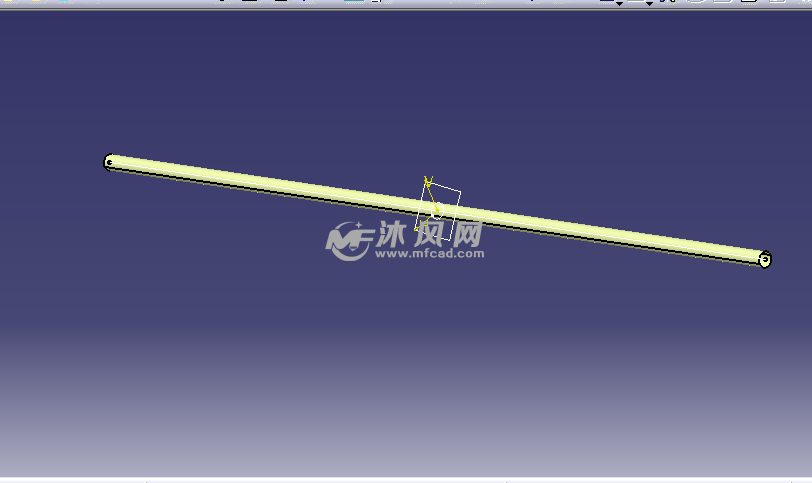

pk10开奖结果4、加厚曲面,注意预留厚度参数

5、建立用户特征,输入条件为一条直线
