用户特征之方形钢管的建立

作者:FormulaMc054   发布时间:2019-09-26 浏览:36 所需积分: 15(沐风币)

FormulaMc054

概述:

    在本节教程之前,已经给大家讲解了定位草图的使用,并且使用最简单的圆形钢管已经给大家进行了一次实例演示。本节课程讲解其他截面钢管模板的绘制——方形钢管模板。众所周知,方形钢管在实际的建模中应用十分广泛,虽说力学性能相比圆形钢管较差,但是其简单的坡口处理使得它的应用范围十分宽广。

    在大家学会方形钢管模板建立之后,我相信今后无论何种截面的钢管模板大家都可以轻松如意的建立。

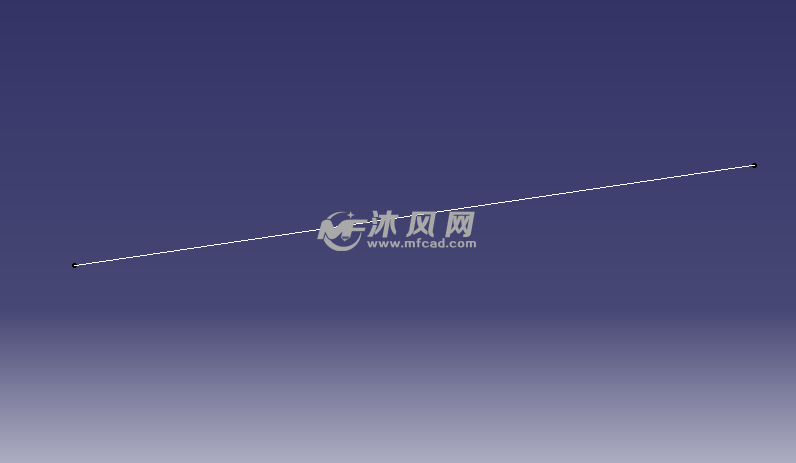

1、建立一条空间任意直线

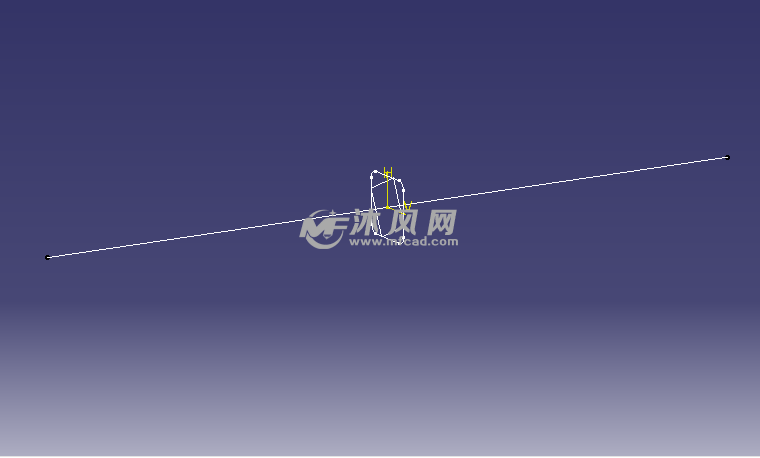

2、建立法向平面并使用定位草图建立截面草图

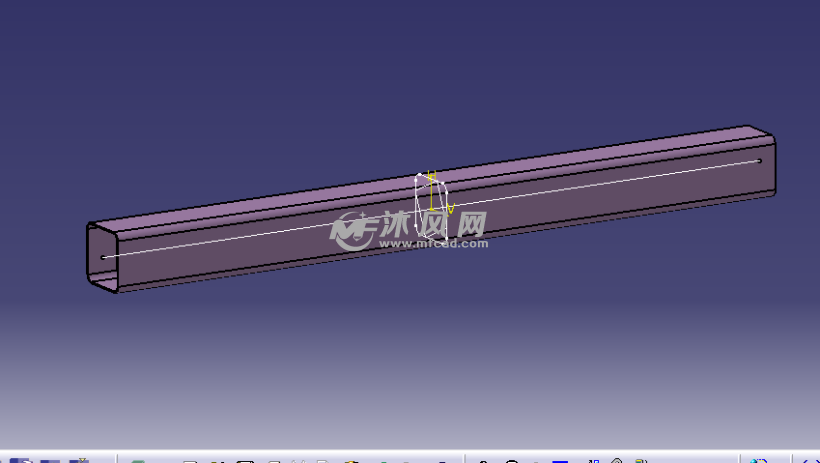

pk10开奖结果3、扫掠出方形钢管外壁

pk10开奖结果4、加厚去曲面,注意预留参数

pk10开奖结果5、发布用户特征,并注意参数的发布
