概述:

    耳片在机械结构中使用是十分频繁的,因为耳片是连接支架和其余部件的枢纽,螺栓从来不会直接安装在支架上,通过耳片的连接才能顺利的安装。那么从侧面也说明,耳片在实际建模过程中数量是十分多的,如果每一个都去绘制,实在是没有必要去那样做。

    如果大家想提高效率,提高自己的技术,可以认真的学习本节课程,本节课程是耳片的一个前奏课程。由于耳片建立过程十分的复杂,在第一次建立的过程中,我先带领大家进行建模思路的梳理。

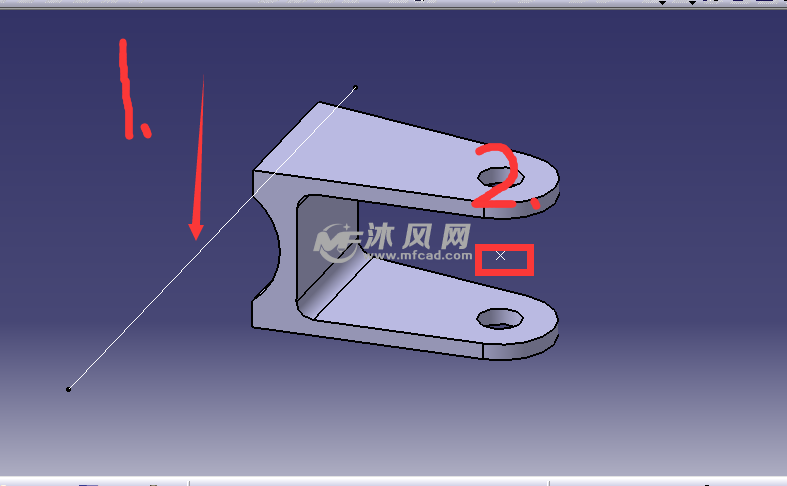

pk10开奖结果1、确定输入条件,一个位置点,一个直线的方向

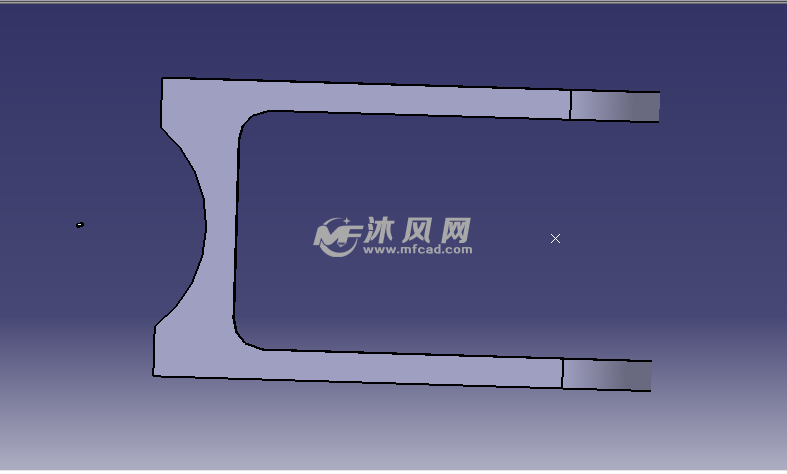

pk10开奖结果2、首先需要绘制耳片截面的草图,注意使用定位草图

3、绘制安装的螺栓孔,然后修剪棱角

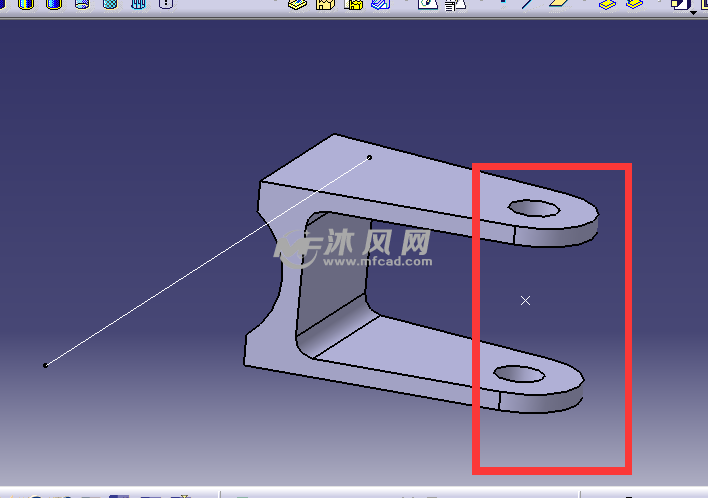

4、最终效果如图
