用户特征之耳片实现过程

作者:FormulaMc054   发布时间:2019-09-27 浏览:32 所需积分: 20(沐风币)

FormulaMc054

概述:

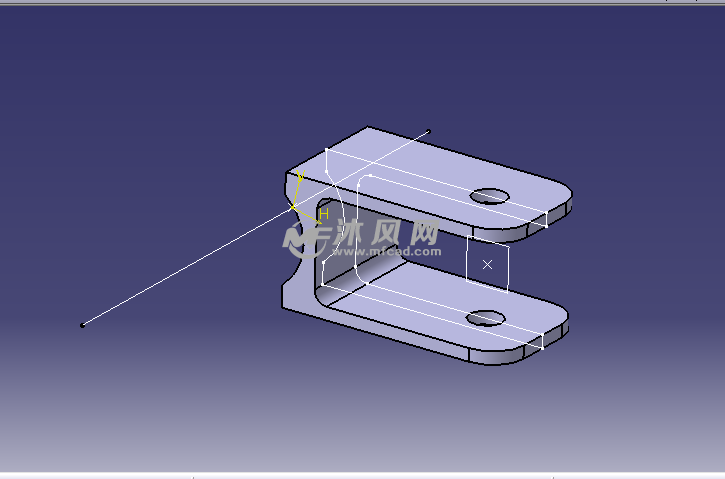

    耳片在机械结构中使用是十分频繁的,因为耳片是连接支架和其余部件的枢纽,螺栓从来不会直接安装在支架上,通过耳片的连接才能顺利的安装。那么从侧面也说明,耳片在实际建模过程中数量是十分多的,如果每一个都去绘制,实在是没有必要去那样做。

pk10开奖结果    如果大家想提高效率,提高自己的技术,可以认真的学习本节课程,本节课程是耳片的具体实现课程。将我们上节课梳理的建模思路进行具体实现,在实现过程中有可能发现我们前期没有考虑到位的地方,我再进行调整。

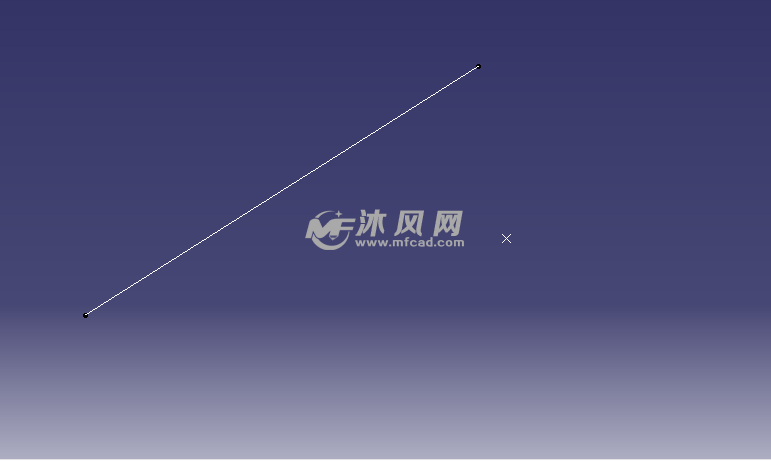

1、输入条件,一个直线和一个点

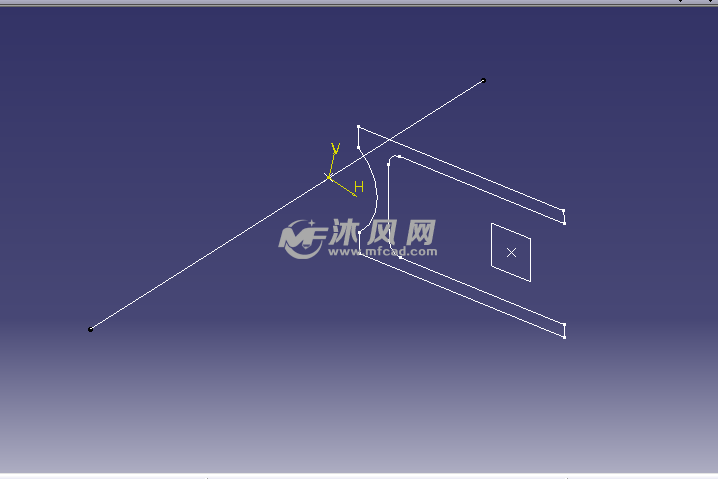

2、绘制辅助平面和辅助点,绘制耳片草图

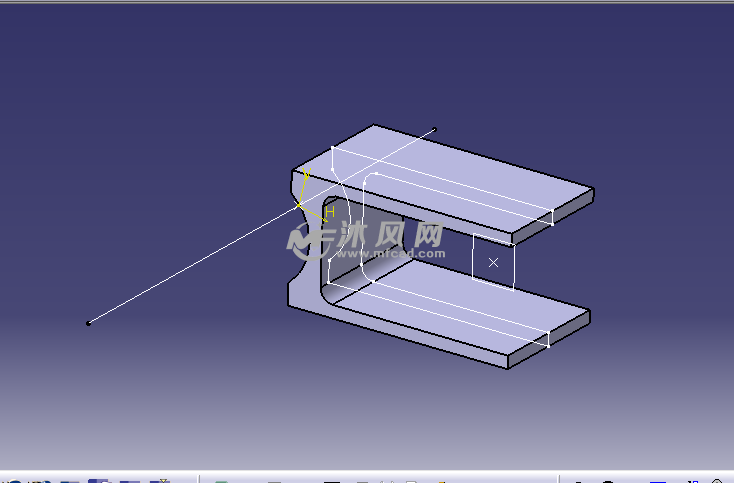

3、拉伸草图

4、绘制安装孔和修剪锐边

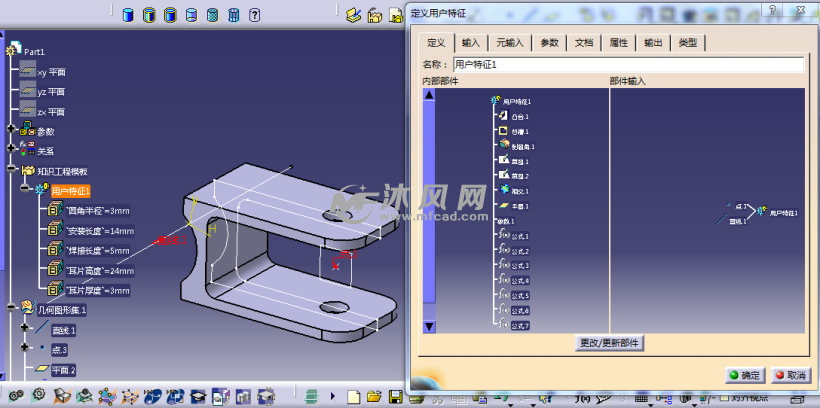

5、发布耳片用户特种,注意也发布之前建立的参数
