模具设计UG工程图全部教程

作者:星期四7.18   发布时间:2019-09-26 浏览:72 所需积分: 免费

星期四7.18

概述:

主要内容

UG的工程图模块

工程图管理功能

视图管理功能

剖视图的应用

工程图中的对象插入功能

工程图标注功能

编辑绘图对象

工程图参数的设置

工程图的其他功能

本章实例


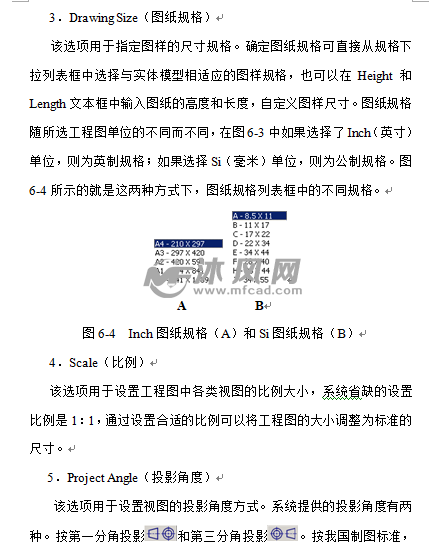

1、该选项用于指定图样的尺寸规格。确定图纸规格可直接从规格下拉列表框中选择与实体模型相适应的图样规格,也可以在Height和Length文本框中输入图纸的高度和长度,自定义图样尺寸。图纸规格随所选工程图单位的不同而不同,在图6-3中如果选择了Inch(英寸)单位,则为英制规格;如果选择Si(毫米)单位,则为公制规格。图6-4所示的就是这两种方式下,图纸规格列表框中的不同规格。

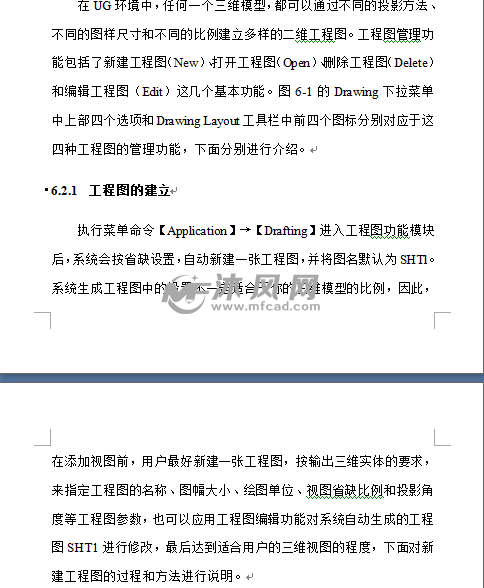

2、在UG环境中,任何一个三维模型,都可以通过不同的投影方法、不同的图样尺寸和不同的比例建立多样的二维工程图。工程图管理功能包括了新建工程图(New)、打开工程图(Open)、删除工程图(Delete)和编辑工程图(Edit)这几个基本功能。图6-1的Drawing下拉菜单中上部四个选项和Drawing Layout工具栏中前四个图标分别对应于这四种工程图的管理功能,下面分别进行介绍。

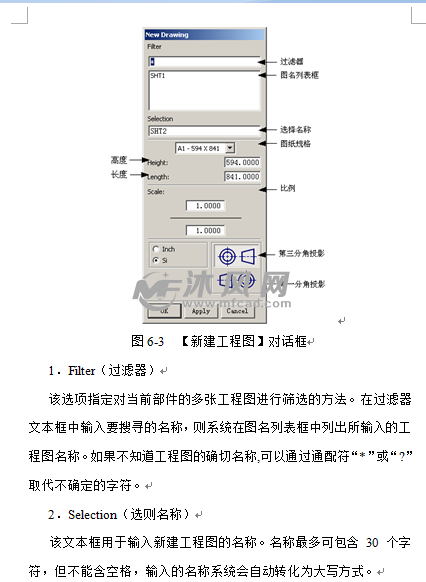

pk10开奖结果3、该选项指定对当前部件的多张工程图进行筛选的方法。在过滤器文本框中输入要搜寻的名称,则系统在图名列表框中列出所输入的工程图名称。如果不知道工程图的确切名称,可以通过通配符“*”或“?”取代不确定的字符。

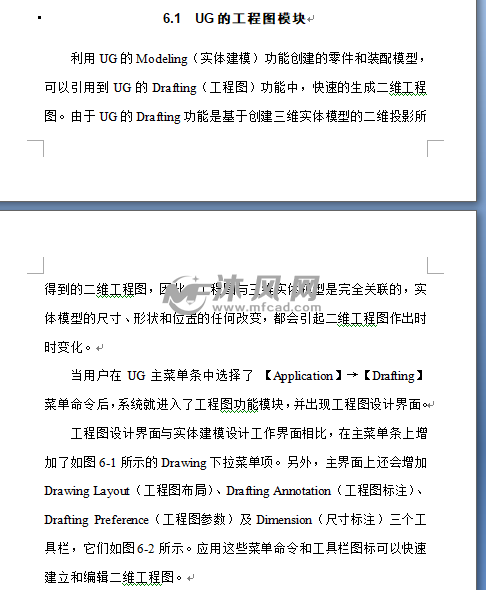

4、利用UG的Modeling(实体建模)功能创建的零件和装配模型,可以引用到UG的Drafting(工程图)功能中,快速的生成二维工程图。由于UG的Drafting功能是基于创建三维实体模型的二维投影所得到的二维工程图,因此,工程图与三维实体模型是完全关联的,实体模型的尺寸、形状和位置的任何改变,都会引起二维工程图作出时时变化。
