UG设计特征教程

作者:星期四7.18   发布时间:2019-09-24 浏览:60 所需积分: 免费

星期四7.18

概述:

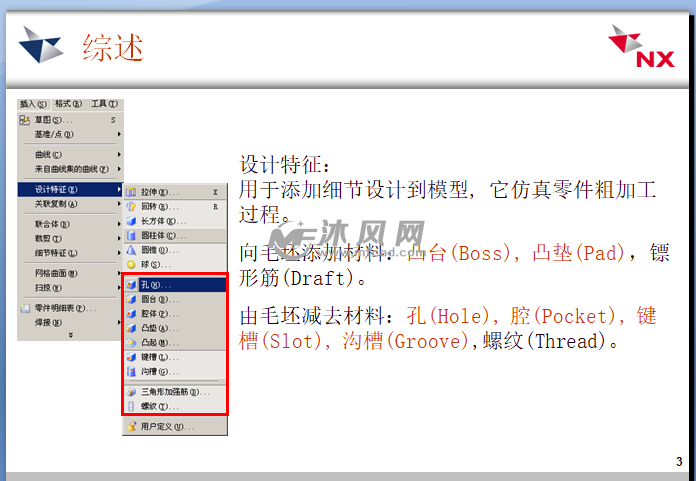

设计特征:

用于添加细节设计到模型, 它仿真零件粗加工过程。

pk10开奖结果向毛坯添加材料:凸台(Boss), 凸垫(Pad),镖形筋(Draft)。

由毛坯减去材料:孔(Hole), 腔(Pocket), 键槽(Slot), 沟槽(Groove),螺纹(Thread)。

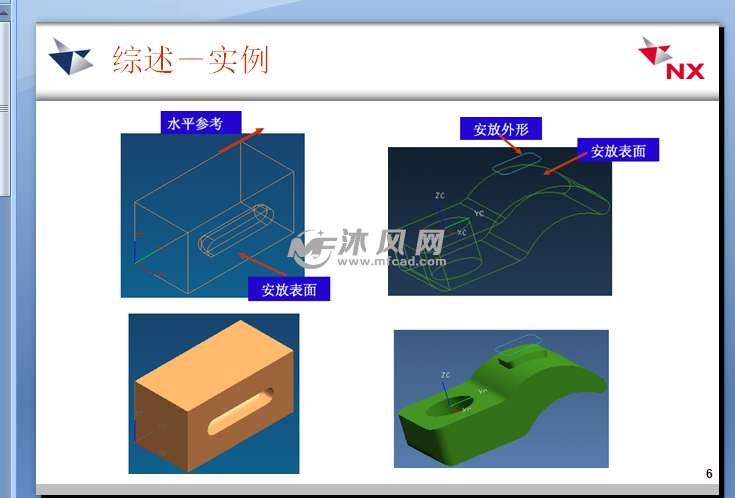

1、综述----实例 水平参考、 暗访表面、 安防外形、 暗访表面

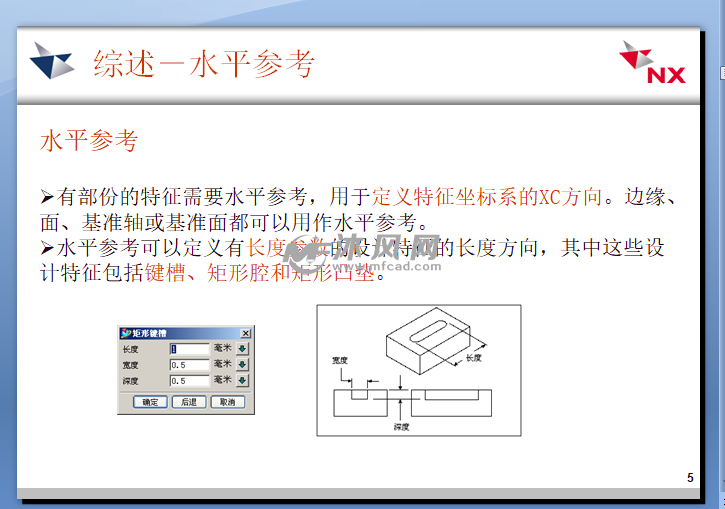

2、有部份的特征需要水平参考,用于定义特征坐标系的XC方向。边缘、面、基准轴或基准面都可以用作水平参考。 水平参考可以定义有长度参数的设计特征的长度方向,其中这些设计特征包括键槽、矩形腔和矩形凸垫。

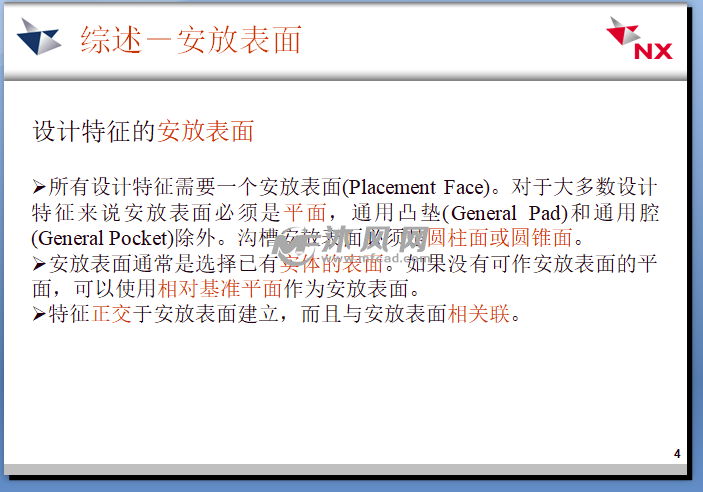

pk10开奖结果3、所有设计特征需要一个安放表面(Placement Face)。对于大多数设计特征来说安放表面必须是平面,通用凸垫(General Pad)和通用腔(General Pocket)除外。沟槽安放表面必须是圆柱面或圆锥面。 安放表面通常是选择已有实体的表面。如果没有可作安放表面的平面,可以使用相对基准平面作为安放表面。 特征正交于安放表面建立,而且与安放表面相关联。

4、设计特征: 用于添加细节设计到模型, 它仿真零件粗加工过程。 向毛坯添加材料:凸台(Boss), 凸垫(Pad),镖形筋(Draft)。 由毛坯减去材料:孔(Hole), 腔(Pocket), 键槽(Slot), 沟槽(Groove),螺纹(Thread)。
